Nguồn màn hình Led, hay còn được người trong ngành gọi là Led Driver là một bộ phận rất quan trọng đối với việc màn hình Led có thể hoạt động bình thường được hay không. Cùng Led Luxer tìm hiểu kỹ hơn về nguồn màn hình LED qua bài viết sau.

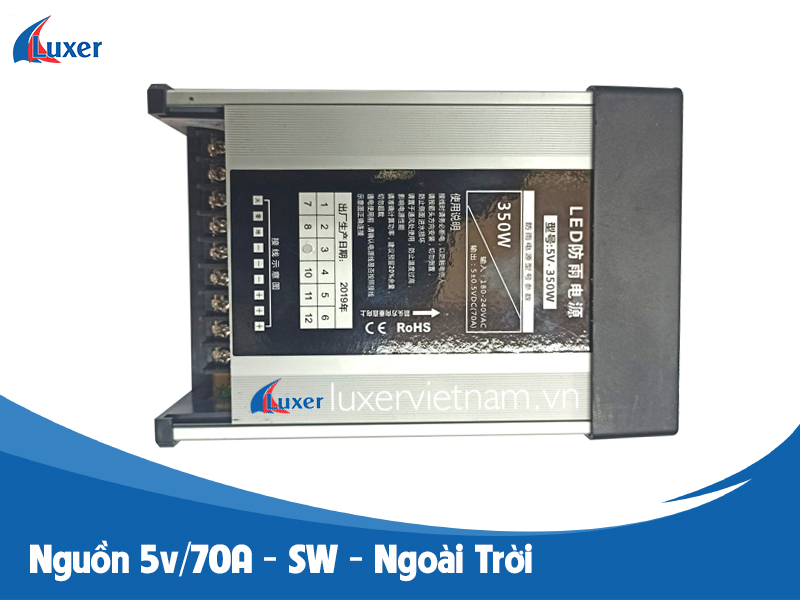

nguon-5v-70a-luxer

Nguồn màn hình LED là gì?

Nguồn màn hình LED là bộ phận có công năng giúp chuyển đổi dòng điện và kiểm soát điện áp hai chiều, chuyển đổi từ dòng điện 220V về dòng điện 1 chiều 5V và 12V.

Nguồn màn LED cũng chính là bộ phận giúp tiết kiệm điện năng chính của màn hình LED, giảm thiểu lượng điện dư thừa, tiết kiệm chi phí cho khách hàng.

Bên cạnh đó, lượng điện năng chuyển đổi vẫn đủ để cung cấp cho màn hình LED hoạt động trơn tru.

Các loại nguồn màn hình LED phổ biến

Để đáp ứng các nhu cầu, mục đích sử dụng màn hình LED của khách hàng, hiện nay trên thị trường có 02 dòng nguồn màn LED phổ biến, đó là nguồn màn hình LED 5V và nguồn màn hình LED 12V.

Nguồn màn hình LED 5V

Công dụng chính của nguồn màn LED 5V là chuyển đổi dòng diện có điện áp cao về dòng điện có điện áp 5V. Điều này giúp nguồn điện được chuyển đổi phù hợp hơn với các loại bóng đèn LED có công suất nhỏ.

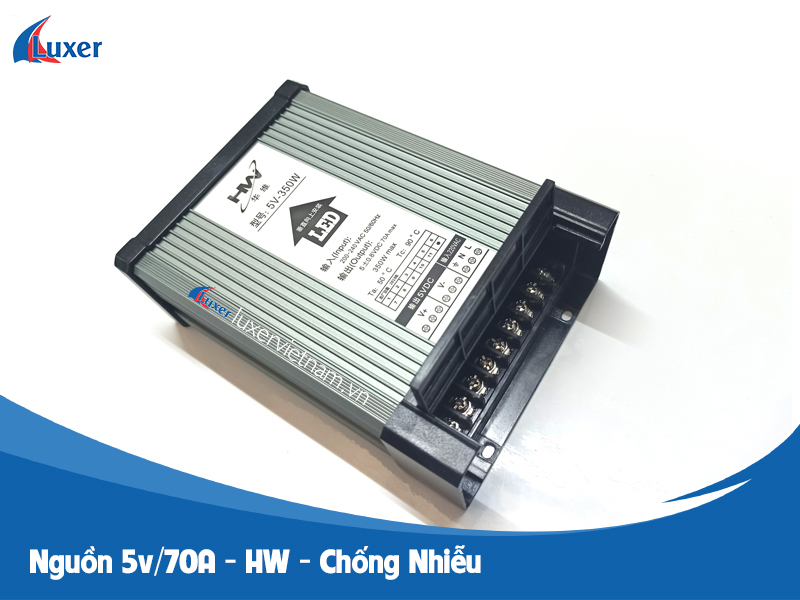

nguon-5v-70a-luxer

Cấu tạo của nguồn LED 5V

Nguồn LED 5V có cấu tạo bao gồm các bộ phận chính như:

  • Khối mạch chỉnh lưu: Là bộ phận quan trọng, gồm 04 mạch chỉnh lưu đóng vai trò cung cấp điện cho các bóng LED. Được lắp đặt theo nguyên lý biến đổi dòng điện xoay chiều AC thành dòng điện một chiều DC;
  • Khối điều khiển: Là bộ phận quan trọng bao gồm 02 phần chính là IC điều khiển và phần đóng cắt MOSFER;
  • Cơ cấu dập xung kim: Đây là phần có vai trò giúp tăng độ bền khi hoạt động cho nguồn màn hình LED. Công dụng chính của nó là loại bỏ các xung kim;
  • Biến áp: Biến áp có chức năng cấp nguồn cho chip Led và giúp hỗ trợ bộ nguồn được hoạt động với tuổi thọ cao hơn;
  • Túi lọc đầu ra: Đây là bộ phận có khả năng duy trì ánh sáng hiển thị đều, duy trì dòng điện và giúp các bóng LED giữ được độ sáng ổn định.

Nguồn màn hình LED 12V

Nguồn màn LED 12V vẫn đúng như tên gọi, nó giúp biến đổi dòng điện có điện áp cao về dòng điện có điện áp 12V. Và đây cũng là loại nguồn màn hình được ứng dụng nhiều trên thị trường màn hình LED hiện nay.

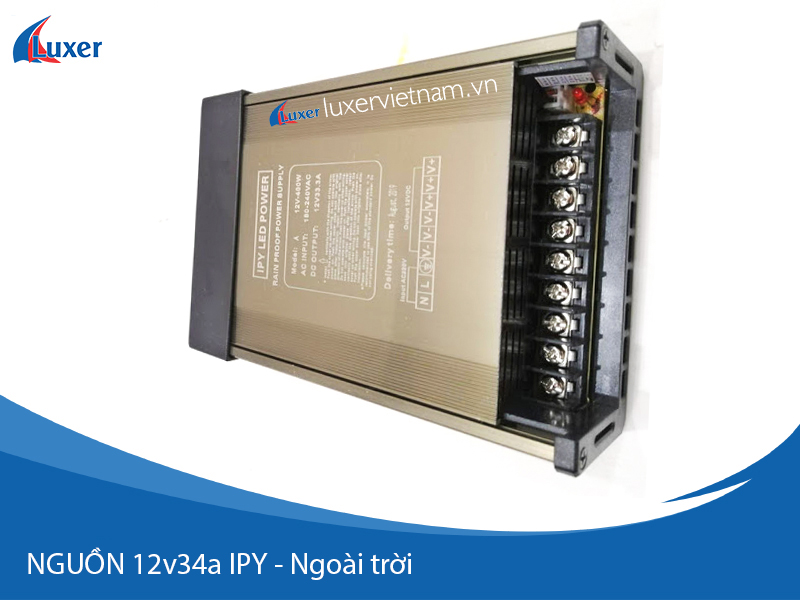

nguon-12v-34a-luxer

Cấu tạo của nguồn màn hình LED 12V

Nguồn màn hình LED 12V có 02 dạng là nguồn màn hình LED thường và nguồn màn hình LED tổ ong. Về cấu tạo chung thì bao gồm:

Nguồn màn hình LED thường 12V

Nguồn màn hình LED thường được cấu tạo từ 03 phần chính gồm: Phần phụ kèm theo, phần vỏ bọc thành phần trong và thành phần trong. Bên cạnh đó, một số bộ phận quan trọng khác như:

  • Các thành phần trong gồm: khối chỉnh lưu, khối điều khiển đóng cắt, khối cơ cấu dập xung kim, khối biến áp và cuối cùng là tụ lọc đầu ra.
  • Phần vỏ bọc thành phần: Được làm bằng nhựa cao cấp, có độ bền cao.
  • Phần phụ kèm theo: Có dây điện bọc quanh giúp cách điện, đảm bảo được độ an toàn khi sử dụng.

Nguồn màn hình LED tổ ong 12V

Nguồn LED tổ ong 12V có công dụng làm giảm bộ áp, thích hợp tích hợp cho đèn LED dây, có giá thành hợp lý và trọng lượng nhẹ. Cấu tạo của nguồn màn hình LED tổ ong 12V gồm:

  • Cầu trì: Tránh tình trạng quá tải dòng điện;
  • Diot chỉnh lưu, tụ nguồn sơ cấp, cuộn lọc nhiễu: là các bộ phận giúp biến đổi dòng điện xoay chiều thành một chiều;
  • Sò công xuất MOSFET: Đóng vai trò chuyển mạch, giúp dòng điện từ cực dương của tụ lọc sơ cấp đến được với cuộn dây sơ cấp;
  • IC quang và IC TL43: Giúp tạo ra điện áp cố định;
  • Biến áp xung: Có công suất lớn hơn so với biến áp thường vì được sử dụng lõi ferit;
  • Tụ nguồn thứ cấp: Có công dụng lưu trữ điện từ của cuộn thứ cấp trong biến áp xung, từ đó caaso cho tải tiêu thụ.

Ứng dụng nguồn màn hình LED

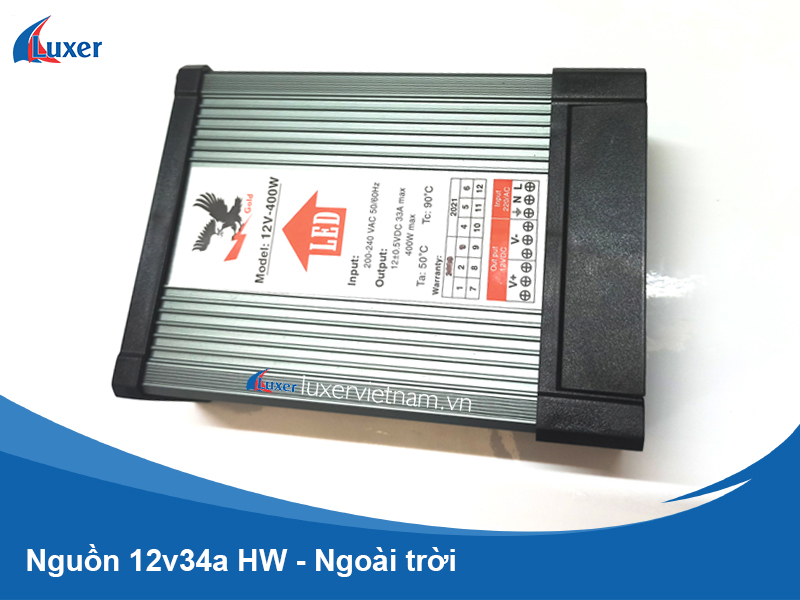

nguon-12v-34a-luxer

Nguồn màn hình LED được ứng dụng khá nhiều trong các lĩnh vực, thiết bị khác nhau như:

  • Màn hình led sân khấu;
  • Biển quảng cáo;
  • Màn hình led trong nhà;
  • Hộp đèn;
  • LED trang trí tại các cửa hàng, nhà hàng, tòa nhà lớn, …
